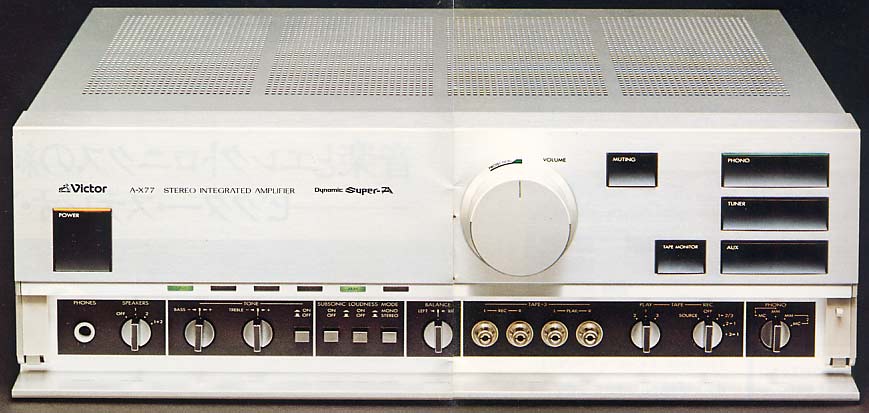

Ｖｉｃｔｏｒ 　Ａ-Ｘ７７
ＳＴＥＲＥＯ　ＩＮＴＥＧＲＡＴＥＤ　ＡＭＰＬＩＦＩＥＲ　￥１１０，０００

１９８２年にビクターが発売したプリメインアンプ。ビクターは，１９７８年にいち早く可変バイアス
方式を採用し，低歪みを実現した「スーパーＡ方式」のアンプを発売し高い評価を得ていました。
その「スーパーＡ」アンプをさらに改良，強化して発売されたのが，このＡ-Ｘ７７でした。

Ａ-Ｘ７７の最大の特徴は，パワーアンプ部の「スーパーＡ」をさらに発展させ，「ダイナミック・スー
パーＡ」のパワーアンプとしていたことでした。「スーパーＡ」は，バイアスを少し可変とすることで
コントロールし，常に電流が両波形のトランジスターに流れるようにしてスイッチングをなくしたも
のでした。高速動作の「スーパーＡバイアスサーキット」によるバイアス電流のコントロールと高速
なスイッチング特性を持つハイｆγパワートランジスターの採用でＢ級アンプとしての高効率での
高出力と，Ａ級アンプ並の歪み特性を実現したものでした。
「ダイナミック・スーパーＡ」では，さらにこの回路に「アイソレートドライブ回路」と「ウェーブ・コレク
ション・プロセッサー」が組み合わされ，スピーカー駆動力の向上と歪みの低減を図っていました。

「アイソレートドライブ回路」は，電圧増幅を行うプリドライブ段と，電力増幅を行うパワー段との動
的干渉を断ち切ろうというものでした。ＦＥＴの特性を巧みに生かした一種のインピーダンス変換回
路を挿入し，パワー段やスピーカー負荷による動作変動がプリドライブ段に悪影響を与え，スピー
カー実装時の特性を劣化させることを抑えようとしたものでした。これにより，スピーカーへの駆動
力が向上し，逆起電力もほとんどパワー段での吸収が可能となっていました。ビクターは，１９７６年
のＪＡ-Ｓ４１で，前段のＡ級動作部分とパワー段のＢ級動作部分の電源を独立させた「Ａ級・Ｂ級
独立電源」を他社に先駆けていち早く採用するなど，プリメインアンプにおける，前後段の干渉の
解消に取り組んできた歴史があり，その流れの中の回路方式と考えられ，後のＡＸ-１０００の「Ｇ
ｍドライバー」等もこの技術の流れにあるものと考えられます。

「ウェーブ・コレクション・プロセッサー」は，「スーパーＡバイアスサーキット」によって補正されたパ
ワー段の電圧波形に対して，さらに電流による波形操作を加えて，原波形に近く補正する波形補
正回路で，きわめて安定に広帯域な歪低減動作が実現し，歪みの低減効果はそれまでの「スー
パーＡ」に対して２０dB〜４０dBも向上していました。

Ａ-Ｘ７７では，「ダイナミック・スーパーＡ」のために専用ＩＣが新開発されて搭載されていました。こ
のＩＣは，基本的に従来の「スーパーＡ」動作を継承しながら，高速応答性やリニアリティをさらに
向上させ，「アイソレートドライブ回路」や「ウェーブ・コレクション・プロセッサー」との組み合わせで
スピーカーのインピーダンス変動にも殆ど影響を受けない低歪率パワーアンプ部を構成していま
した。
さらに，メインのＮＦＢには，トランジスタの裸特性を損なわないピュアＮＦＢが採用されていました。
これは，まず従来のパワーアンプのＮＦＢでは不可欠だった位相補償用コンデンサーをほとんど使
わずに，ＮＦＢ以前の裸特性を大幅に向上させ，そして動特性をよくするためにＮＦＢ量を減らすの
ではなく，帰還回路で位相をコントロール（ＮＦＢ回路で位相をＤＵＬＬ ＬＥＡＤ＝１８０度進相）してＮＦＢ
量を超高域までまったく安定に均等化させるというものでした。この結果，歪率やダンピングファクター
のフラットレンジが大きく向上していました。

Ａ-Ｘ７７の全体の回路構成は，ハイゲインＭＣ・ＭＭ/ＤＣサーボ・イコライザーとダイナミック・スーパー
Ａパワーアンプという，プリメインアンプならではのシンプルな２アンプ構成で，信号経路のシンプル化
が図られており，前モデルのＡ-Ｘ９やＡ-Ｘ７Ｄ等の構成を引き継いでいました。
ＭＣ・ＭＭ/ＤＣサーボ・イコライザーは，初段にアクティブ・ロードを配してオープンループ・ゲインを高
めるとともに，パワーアンプと同様なピュアＮＦＢを用いて低域から高域まで必要かつじゅうぶんな負
帰還をかけて，特にＭＣポジションでの歪率特性を大きく向上させていました。



電源部は，大型のトロイダル電源トランスと４本の電解コンデンサーを基板上に配置したダイレクトパ
ワーサプライ方式がとられていました。パワートランジスターへの給電には，太い銅板バス・バーを用
いることで電源インピーダンスを大きく低減していました。
信号レベルが低く，アースラインの電位差の影響を受けやすいイコライザーアンプの電源回路には，
一般的な直列型定電圧電源回路に加えてシャント型定電圧回路が採用されていました。電源電圧を
２重にロックしながら，信号レベルと無関係に電源ラインを一定化することで信号経路と電源経路の
干渉歪みも抑えられていました。シャント型定電圧回路は，その内部を流れる電流と負荷（この場合
はイコライザーアンプ）に流れる電流の和が常に等しくなるように動作するため，負荷となるイコライ
ザーアンプのすぐ近くに配置することで，基板や配線材の抵抗分によって生じる悪影響は除去され
交流的にはゼロ電位に近くなるというメリットがあり，カートリッジ実装時の動特性にすぐれているとい
うものでした。

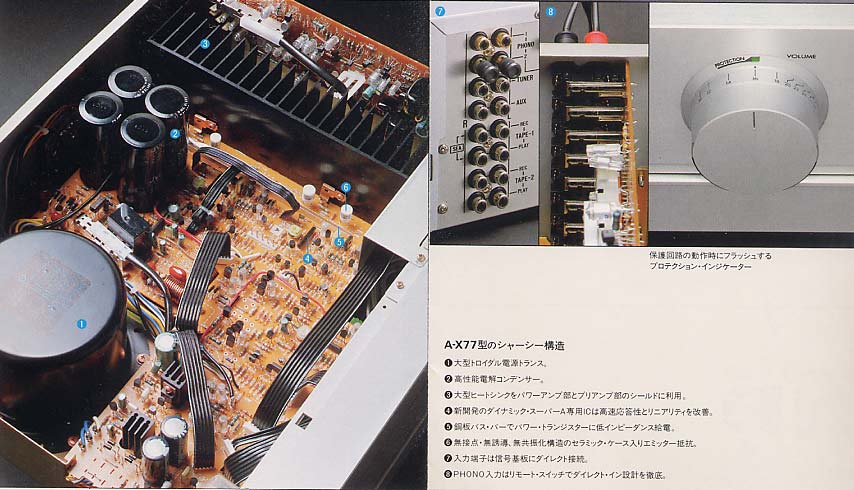

内部構造的には，リアパネルの入力端子はすべて基板にダイレクト接続され，ＰＨＯＮＯ入力端子と
スピーカー出力端子は，それぞれ端子の近くにリモートスイッチ設けて配線の引き回しをなくし，ダイ
レクト接続を徹底していました。さらに，大電力を扱うパワーアンプ部の電磁的・静電的影響が小出
力信号を扱うイコライザーアンプ部等へ及びにくいように，パワーアンプ部の基板は大型ヒートシンク
でセパレート化されていました。パーツの面でも，無接点，無誘導構造のエミッター抵抗など，配慮が
なされていました。

機能的には，プリメインアンプとしてオーソドックスな作りでしたが，電源スイッチ，ボリューム，入力切
換などの主要な操作部分以外は下部のシーリング・ポケット内に納められたＡ-Ｘ９等の前シリーズを
受け継ぎ，シンプルなパネルデザインが特徴的でした。ボリューム・ポインターを兼ねたＬＥＤによるプ
ロテクション表示もデザイン的なシンプルさにマッチしていました。シーリングポケット内にもテープの入
出力端子があり，テープ端子は３系統になっているのも特徴でした。

以上のように，Ａ-Ｘ７７は前モデルのＡ-Ｘ７Ｄからの正常進化といった内容を持ったアンプで，「ダイナ
ミック・スーパーＡ」など，次の世代の同社のアンプにつながっていった技術も，ここで開発搭載されて
いました。ビクターらしいバランスの取れた滑らかでクリーンな音は外観のイメージともつながるもので

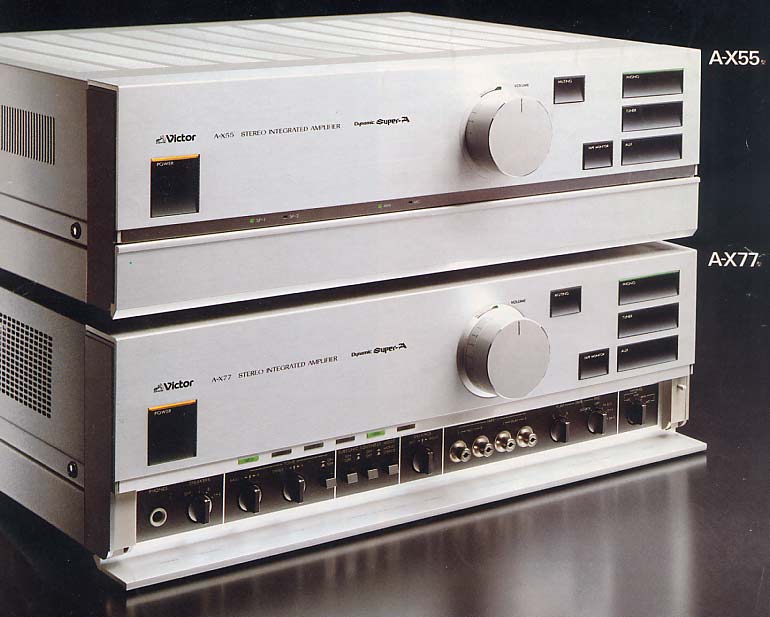

大げさでない使い易いアンプでした。また，Ａ-Ｘ７７には，内容的に非常に共通点の多い弟機Ａ-Ｘ５５
（￥７５，０００）も発売され，コストパフォーマンスの高い１台となっていました。

以下に，当時のカタログの一部をご紹介します。

◎スピーカー実装時の歪率を極減
　してアイソレート・ドライブ回路。
◎歪低減効果２０〜４０dBにおよぶ
　ウェーブ・コレクション・プロセッサー。
◎ダイナミック・スーパーＡ専用の
　新開発ＩＣとピュアＮＦＢ。
◎アクティブ・ロード＋ピュアＮＦＢによって
　ＭＣ使用時の歪を低減，
　シャント・ロック・パワーサプライで
　電源との干渉歪も除去した
　ハイゲイン・イコライザー・アンプ。
◎ダイレクト・イン・ダイレクト・アウト
　設計と，電磁干渉歪の低減。
◎電源インピーダンスを
　広帯域に低減した
　ダイレクト・パワーサプライ。
■無接点，無誘導構造のエミッター抵
　抗など，選びぬかれた音質重視パーツ。
■ボリューム・ポインターを兼ねたプロ
　テクション表示，ＬＥＤプロテクション・
　インディケーター。
■ショート・ストロークの大型プッシュ・
　スイッチや，シーリング・ポケット内の
　ロータリー・ノブなど，洗練された明確
　な操作機能レイアウト。
■３系統のテープ入出力端子。

●仕様●

	Ａ-Ｘ７７	Ａ-Ｘ５５
回路方式
イコライザーアンプ部	ピュアＮＦＢ・ＩＣＬ・ＤＣサーボ，初段ＥＬ-ＦＥＴ カスコード・ブートストラップ付き ＭＣ・ＭＭイコライザーアンプ	ピュアＮＦＢ・ＩＣＬ・ＤＣサーボ，初段ＥＬ-ＦＥＴ カスコード・ブートストラップ付き ＭＣ・ＭＭイコライザーアンプ
パワーアンプ部	ダイナミック・スーパーＡ	ダイナミック・スーパーＡ
電源部	ダイレクト・パワーサプライ	ダイレクト・パワーサプライ
総合特性
実効出力	（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ ＯＵＴ） ２０Ｈｚ〜２０ｋＨｚ ９５Ｗ＋９５Ｗ（８Ω，ＴＨＤ０．００３％） １ｋＨｚ １００Ｗ＋１００Ｗ（８Ω，ＴＨＤ０．０００５％）	（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ ＯＵＴ） ２０Ｈｚ〜２０ｋＨｚ ８０Ｗ＋８０Ｗ（８Ω，ＴＨＤ０．００３％） １ｋＨｚ ８３Ｗ＋８３Ｗ（８Ω，ＴＨＤ０．０００７％）
全高調波歪率	（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ ＯＵＴ） ２０Ｈｚ〜２０ｋＨｚ：０．００３％（８Ω，実効出力時） （ＰＨＯＮＯ→ＳＰ ＯＵＴ） ２０Ｈｚ〜２０ｋＨｚ：０．００５％（ＶＯＬＵＭＥ−３０dB）	（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ ＯＵＴ） ２０Ｈｚ〜２０ｋＨｚ：０．００３％（８Ω，実効出力時） （ＰＨＯＮＯ→ＳＰ ＯＵＴ） ２０Ｈｚ〜２０ｋＨｚ：０．００７％（ＶＯＬＵＭＥ−３０dB）
混変調歪率	（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ ＯＵＴ） ２０Ｈｚ〜２０ｋＨｚ：０．００１％（８Ω，実効出力時）	（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ ＯＵＴ） ２０Ｈｚ〜２０ｋＨｚ：０．００２％（８Ω，実効出力時）
スイッチング歪	０	０
ＴＩＭ歪	０（ＬＰＦ ｆｃ＝１００ｋＨｚ）	０（ＬＰＦ ｆｃ＝１００ｋＨｚ）
出力帯域幅	（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ ＯＵＴ） ５Ｈｚ〜６０ｋＨｚ（ＩＨＦ，０．０２％，８Ω）	（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ ＯＵＴ） ５Ｈｚ〜６０ｋＨｚ（ＩＨＦ，０．０２％，８Ω）
周波数特性	（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ ＯＵＴ） ＤＣ〜３００ｋＨｚ（＋０，−３dB）	（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ ＯＵＴ） ＤＣ〜３００ｋＨｚ（＋０，−３dB）
ダンピングファクター	（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ ＯＵＴ） １５０（１ｋＨｚ）	（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ ＯＵＴ） １５０（１ｋＨｚ）
入力感度/インピーダンス	（１ｋＨｚ） ＰＨＯＮＯ（ＭＭ）：２．５ｍＶ/４７ｋΩ ＰＨＯＮＯ（ＭＣ）：２００μＶ/１００Ω ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ：２００ｍＶ/４７ｋΩ	（１ｋＨｚ） ＰＨＯＮＯ（ＭＭ）：２．５ｍＶ/４７ｋΩ ＰＨＯＮＯ（ＭＣ）：１８０μＶ/１００Ω ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ：１６０ｍＶ/４７ｋΩ
ＳＮ比	ＰＨＯＮＯ（ＭＭ）：８６dB 　　　　　（ＩＨＦ Ａ-２０２ ８３dB ＲＥＣ　ＯＵＴ） ＰＨＯＮＯ（ＭＣ）：７２dB（２５０μＶ入力） 　　　　　（ＩＨＦ Ａ-２０２ ７６dB ＲＥＣ　ＯＵＴ）	ＰＨＯＮＯ（ＭＭ）：８６dB 　　　　　（ＩＨＦ Ａ-２０２ ８４dB ＲＥＣ　ＯＵＴ） ＰＨＯＮＯ（ＭＣ）：７０dB（２５０μＶ入力） 　　　　　（ＩＨＦ Ａ-２０２ ７６dB ＲＥＣ　ＯＵＴ）
トーン・コントロール	ＢＡＳＳ　　 １００Ｈｚ　±８dB ＴＲＥＢＬＥ　１０ｋＨｚ　±８dB	ＢＡＳＳ　　 １００Ｈｚ　±８dB ＴＲＥＢＬＥ　１０ｋＨｚ　±８dB
サブソニック・フィルター	１８Ｈz（−６dB/ｏｃｔ）	１８Ｈz（−６dB/ｏｃｔ）
ラウドネス	＋６dB（１００Ｈｚ）＋４dB（１０ｋＨｚ）	＋６dB（１００Ｈｚ）＋４dB（１０ｋＨｚ）
ミューティング	−２０dB	−２０dB
イコライザーアンプ部（ＰＨＯＮＯ→ＲＥＣ ＯＵＴ）
ＰＨＯＮＯ最大許容入力	ＰＨＯＮＯ（ＭＭ）：３００ｍＶ 　　　　　　（１ｋＨｚ，ＴＨＤ０．０００８％） ＰＨＯＮＯ（ＭＣ）：２３ｍＶ 　　　　　　（１ｋＨｚ，ＴＨＤ０．００１％）	ＰＨＯＮＯ（ＭＭ）：２５０ｍＶ 　　　　　　（１ｋＨｚ，ＴＨＤ０．００４％） ＰＨＯＮＯ（ＭＣ）：１５ｍＶ 　　　　　　（１ｋＨｚ，ＴＨＤ０．００８％）
ＰＨＯＮＯ　ＲＩＡＡ偏差	（２０Ｈｚ〜２０ｋＨｚ）±０．２dB	（２０Ｈｚ〜２０ｋＨｚ）±０．２dB
全高調波歪率	ＰＨＯＮＯ（ＭＭ）：０．００２％ 　　　　　　（８Ｖ出力，２０Ｈｚ〜２０ｋＨｚ） ＰＨＯＮＯ（ＭＣ）：０．００５％ 　　　　　　（８Ｖ出力，２０Ｈｚ〜２０ｋＨｚ）	ＰＨＯＮＯ（ＭＭ）：０．００４％ 　　　　　　（８Ｖ出力，２０Ｈｚ〜２０ｋＨｚ） ＰＨＯＮＯ（ＭＣ）：０．００８％ 　　　　　　（８Ｖ出力，２０Ｈｚ〜２０ｋＨｚ）
ＲＥＣ出力電圧/インピーダンス	２００ｍＶ/６６０Ω	１６０ｍＶ/６６０Ω
電源部その他
定格消費電力 （電気用品取締法基準）	２２５Ｗ	２００Ｗ
電源コンセント	ＳＷＩＴＣＨＥＤ　２個 ＵＮＳＷＩＴＣＨＥＤ　１個	ＳＷＩＴＣＨＥＤ　２個 ＵＮＳＷＩＴＣＨＥＤ　１個
寸法	４３５Ｗ×１４０Ｈ×４０２Ｄmm	４３５Ｗ×１４０Ｈ×４０４Ｄmm
重量	１１．０ｋｇ	１０．０ｋｇ

※本ページに掲載したA-Ｘ７７，Ａ-Ｘ５５の写真，仕様表等は，
　１９８２年１月のＶｉｃｔｏｒのカタログより抜粋したもので，日本
　ビクター株式会社に著作権があります。したがって，これらの
　写真等を無断で転載・引用等することは法律で禁じられてい
　ますのでご注意ください。
