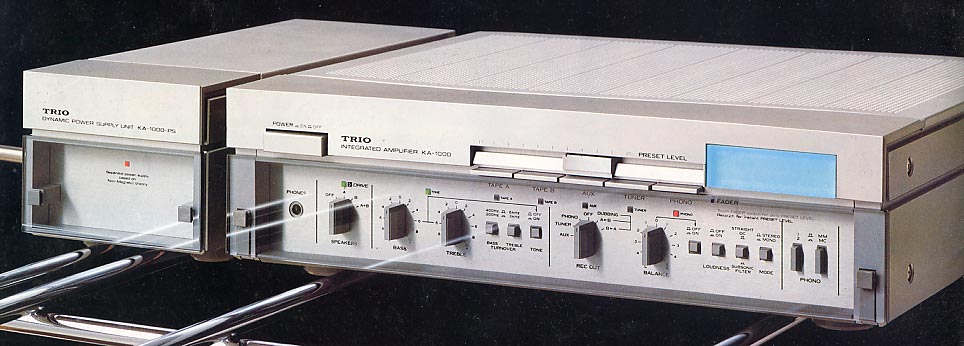

ＴＲＩＯ ＫＡ-１０００
ＩＮＴＥＧＲＡＴＥＤ ＡＰＬＩＦＩＥＲ ￥１４５，０００１９８０年にトリオ（現ケンウッド）が発売したプリメインアンプ。それまでの同社のオーソドックスなデザインの
プリメインアンプから大きくデザインを変え，コンストラクション等も新しい技術を大幅に取り入れた当時として
は（現在でも？）非常にユニークで独創的なアンプでした。ＫＡ-１０００の最大の特徴は，「Σ（シグマ）ドライブ」方式の開発・搭載でした。Σドライブは，「Σ結線による
駆動方式」としてトリオが開発したもので，通常のスピーカーコード以外にもう一系統Σコードによる結線を行
い，スピーカーまでもアンプのフィードバックの中に組み込んで最適なスピーカー駆動をしようというものでした。
当時のトリオのカタログによると，アンプ単体の歪みがいかに少なくても，スピーカーからの逆起電力（スピー
カーの動きの暴れによって発電作用が起こり，音楽信号とは関係ない電気信号がアンプに戻ってくるのだそ
うです。）によって実際には，多くの歪みが発生するということで，それを防ぐため，理想的なスピーカー駆動
が行われるというものでした。Σコードは，＋−２本あり，＋側ケーブルは，スピーカーの＋側とパワーアンプ
部の帰還ポイントを結び，スピーカーの磁気回路が引き起こす様々な種類の歪みをスピーカーの入力端子で
制御する働きをし，−側ケーブルは，アースポイントと電源ループを分離する働きをしました。このΣドライブの
結果，ダンピングファクターは６００に達していました。この技術は，あのＬ-０２Ａへと受け継がれていきました。２つ目の大きな特徴は，非磁性体構造をとっていたことでした。これは，１９７９年発売のＬ-０１Ａで実現された
構造を受け継いだといえるもので，鉄材を使用することで発生するマグネティック・ディストーションを防ぐため
のものでした。底板は樹脂材として最も影響を受けやすい電力増幅部への干渉を排除し，側板にも樹脂材を
使ってイコライザーへの影響を抑えていました。さらにパーツ類からも磁性体を排除していました。

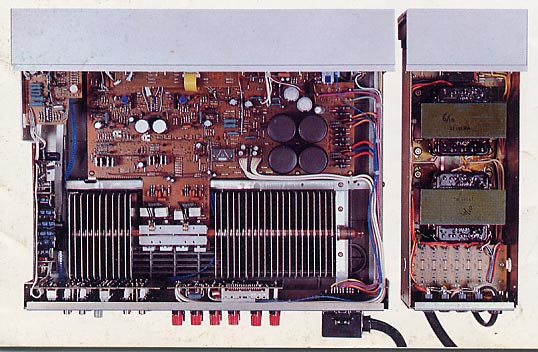

３つ目の大きな特徴は，「ダイナミックパワーサプライ」でした。これもＬ-０１Ａを受け継いだもので，磁性体のかた
まりともいえる電源トランスを別筐体として，アンプ部の非磁性体構造を徹底するとともに，大型の電源部を実現
したものでした。電源トランスは，大型のものをＬｃｈ・Ｒｃｈ独立で搭載し，電力増幅用のケミコンには，大容量の
１０，０００μＦのものを４本搭載していました。Ｌｃｈ・Ｒｃｈ独立の２電源に加え，Ａ級増幅部も別巻線による整流
回路を備え，全体として３電源方式となっていました。イコライザアンプには，±３０Ｖの高耐圧で使用してダイナミックレンジは２７０ｍＶ，０．００３％（ＭＭ）以下の低歪
率，８７dB（２．５mV)の高ＳＮ比という基本性能にすぐれた新ＩＣを自社開発して搭載していました。この結果回路
の簡潔化による余分な線の引き回しを減らし，性能の改善を図っていました。ＭＣにも対応し，ヘッドアンプではな
く，ゲイン切換によるワンＮＦループ方式で，信号経路の単純化が図られていました。パワーアンプ部は，可聴周波数の全帯域に均一なＮＦＢをかけることによりＴＩＭ歪みやスイッチング歪み抑える構
成で，「ニューハイスピードアンプ」と称していました。また，ＴＵＮＥＲ（ＡＵＸ）端子からＳＰ端子まで，低域カット用
のコンデンサーをひとつももたない「ストレートＤＣアンプ」としていました。放熱器には，熱伝導効率のよいヒートパ
イプを採用し，大電力部を集中配置することで合理的な内部レイアウトを実現していました。全体のデザインは，非磁性体構造を表したような，非常に軽快ですっきりとした，ケンウッドのＬシリーズセパレート
アンプにも通じるもので，主な操作系以外を下部の透明なシーリングポケット内に収めたフロントパネルも個性的で
した。機能的に特徴的だったのは，ボリュームで，スライド式のレベルコントローラーとワンタッチ式のフェーダーボタ
ンを備えたもので，軽くタッチするだけでフェードイン，フェードアウトができるようになっていました。その他，バランス
回路をパスして信号経路のシンプル化を図る「バランスジャンプ回路」，ターンオーバー２段切替式，ディフィート付き
のＢＡＳＳ，ＴＲＥＢＬＥ独立トーンコントロール，サブソニックフィルターを搭載していました。以上のように，ＫＡ-１０００は，ケンウッドのセパレートアンプＬシリーズ，高級プリメインアンプＬ-０１Ａなどの技術を
受け継ぎ，新たに「Σドライブ」を開発・搭載した意欲作でした。超弩級プリメインＬ-０２Ａへとつながるモデルとして
印象的な１台でした。
以下に，当時のカタログの一部をご紹介します。
