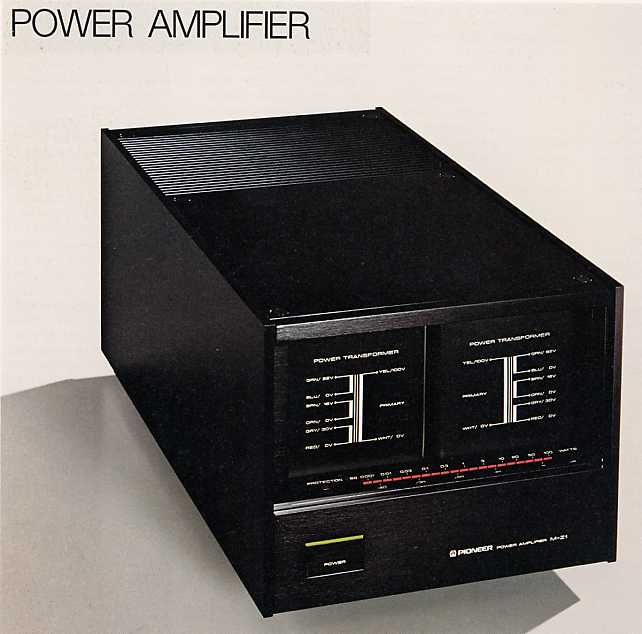

Ｍ－Ｚ１の写真
ＰＩＯＮＥＥＲ　Ｍ－Ｚ１
無帰還モノラルパワーアンプ　￥３００，０００
１９７９年に，パイオニアが発売したモノラルパワーアンプ。ＮＦＢを全く使用しないパワーアンプとして開発され
独自の「スーパーリニアサーキット」と純Ａ級出力段によるストレートな音は，その透明度と密度の高さで，高い
評価を得たものでした。片ｃｈで３０万円と当時，あまりに高価で憧れの存在でしかありませんでしたが，その
透明感がありしっかりした音は今でも印象に残っています。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

Ｍ－Ｚ１の最大の特徴は，プリアンプＣ－Ｚ１と同様にＮＦＢループを全く持たない無帰還アンプであることです。
パイオニアがこのＺ１シリーズで開発した「スーパーリニアサーキット」によりアンプの裸特性を大幅に向上させ
ＮＦＢを取り去ることに成功したのでした。この「スーパーリニアサーキット」は，トランジスターの非直線性を逆モ
ードの非直線性を持つトランジスターで打ち消そうとするもので，半導体素子の非直線性が見事に対称性を持つ
ことをうまく利用した方式でした。プリアンプＣ－Ｚ１同様にモジュール化したスーパーリニアサーキットを電圧増
幅部に搭載し，ＮＦＢを全く持たない増幅段を構成していました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　

パワートランジスターとしてＥＢＴ（集団パワートランジスター）を採用し，リニアリティを高めるために１石あたりの
電流負担を軽くするように６個パラレルで使用し，純Ａ級増幅段を構成していました。モノラルアンプでありながら
パワートランスを２個搭載し，等価的な並列接続で電源インピーダンスを低減し，出力段のドライブ能力を高めた
余裕の強力電源部が増幅段を支えていました。ＤＣアンプとしての安定性を高めるために，中点電圧の変動を抑
えるダブルロックドサーボレギュレーターを採用し，カップリングコンデンサーを取り去った直結アンプとしていまし
た。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

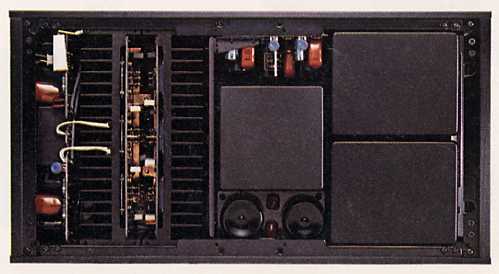

Ｍ－Ｚ１の内部
ＮＦＢを用いないアンプだけに，パーツやコンストラクションにも徹底してこだわった設計でした。パーツは非磁性化
を徹底した高品質なものを使用していました。電解コンデンサーはケースを従来のアルミからガラスケースにし，ケ
ース内部にカーボン塗装を施した新開発の特別製のガラスケース電解コンデンサー，小容量のコンデンサーには
新たに電極箔に高純度の無酸素銅を使用した銅箔スチロールコンデンサー，カーボン抵抗には，リード線引き出し
部に鉄キャップに代わって黄銅キャップカーボンを使用した黄銅キャップカーボン抵抗などと徹底してこだわってい
ました。シャーシやフレームなど全てに非磁性体であるアルミニウム材を使用し，さらに内面に特殊樹脂をコーティ
ングしてシールド効果の均一化を図った徹底した非磁性体構造でした。プリント基板には，従来の４倍もの厚さの銅
箔（１４０μｍ）を施したガラスエポキシ基板を使用し，信号線や接続金具類，ピンプラグコードなどには無酸素銅材
を使用していました。電源コードは２重シールドの大容量コードで，内部回路に至るまで極性の統一がされていまし
た。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

外観は，横幅２２０mmのブラックのアルミパネル製の独特なもので２台並べるとちょうど普通のパワーアンプくらい
の幅になりました。フロントパネルの上３分の２くらいはスモークドガラスになっていて，内部のパワートランスと赤い
ＬＥＤ表示のパワーインジケーターが見えるようになっていました。見た目は比較的コンパクトでシンプルながら，重
量は１台１９ｋｇもあり，思わずびっくりするほどでした。その発熱量も半端ではなかった記憶があります。何かの雑誌
の中で，長岡鉄男氏がオーレックスのプリアンプＳＹ－Λ８８Ⅱと組み合わせて，「水面から川底の石の一つ一つが
見えるような音だ。」と推奨していたことを思い出します。実際，美しく聴かせるというより，６０Ｗという値が信じられな
いほど力強く鮮明な音が今でも印象に強く残っている１台です。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　




以下に，当時のカタログの一部をご紹介します。



劇的な透明感。
無帰還モノラルパワーアンプＭ－Ｚ１。








◎スーパーリニアサーキットを電圧増幅段に採用。
　　静特性，動特性を飛躍的に向上させています。
◎”素顔の美しさ・無帰還アンプ”にふさわしい
　　透明感あふれる純Ａ級動作。
◎電源電圧を２重にロックする，
　　ダブルロックドサーボレギュレーター。
◎電源インピーダンスを低減し，さらに電源ドライブの
　　強化をはかったツイントランス。
◎磁性体に電流が流れることで生じる非直線歪みの
　　発生を徹底して防止した，非磁性体のパーツ。
◎シャーシやフレームにいたるまで徹底した
　　非磁性体構造。
　　　　　　　　　　　　　　　　　　　　　　


●Ｍ－Ｚ１の仕様●


●アンプ部●

実効出力（２０Ｈｚ～２０ｋＨｚ） ６０Ｗ（８Ω）
入力端子（感度／入力インピーダンス） ＩＮＰＵＴ　　１Ｖ／５０ｋΩ
出力端子 ＳＰＥＡＫＥＲ　　８Ω
ダンピングファクター ８０以上（２０Ｈｚ～２０ｋＨｚ・８Ω）



●電源部・その他●


電源電圧 ＡＣ１００Ｖ，５０／６０Ｈｚ
消費電力（電気用品取締法） ２２０Ｗ
ＡＣアウトレット 電源スイッチ非連動：１　ＴＯＴＡＬ１００Ｗ
外形寸法・重量 ２２０Ｗ×１８５Ｈ×４４０Ｄmm・１９．１ｋｇ
※本ページに掲載したＭ－Ｚ１の写真，仕様表等は１９８１年９月のＰＩＯＮＥＥＲのカタログ
　より抜粋したもので，パイオニア株式会社に著作権があります。したがって，これらの写
　真等を無断で転載・引用等することは法律で禁じられていますのでご注意ください。　　　
　　
　
